Wie kann das Spiel eines Präzisionsstirnradgetriebes kontrolliert werden?

Unter Spiel, auch Spiel oder Spiel genannt, versteht man die Bewegung zwischen den ineinandergreifenden Zähnen eines Zahnradpaares, wenn die Drehrichtung umgekehrt wird. Bei Präzisionsstirnrädern ist die Kontrolle des Spiels entscheidend für die Erzielung einer genauen und zuverlässigen Leistung. Als Lieferant von Präzisions-Stirnradgetrieben weiß ich, wie wichtig es ist, das Spiel zu minimieren, um den anspruchsvollen Anforderungen verschiedener Anwendungen gerecht zu werden. In diesem Blogbeitrag werde ich einige effektive Strategien und Techniken zur Kontrolle des Spiels von Präzisionsstirnrädern vorstellen.

Die Auswirkungen von Gegenreaktionen verstehen

Bevor wir uns mit den Methoden zur Spielkontrolle befassen, ist es wichtig, deren Auswirkungen auf die Getriebeleistung zu verstehen. Übermäßiges Spiel kann zu mehreren Problemen führen, darunter:

• Reduzierte Genauigkeit: Spiel kann zu einer Verzögerung der Bewegungsübertragung führen, was zu einer ungenauen Positionierung und verringerten Präzision führt. Dies ist besonders wichtig bei Anwendungen wie Robotik, Luft- und Raumfahrt und medizinischen Geräten, bei denen präzise Bewegungen unerlässlich sind.
• Erhöhter Lärm und Vibration: Wenn die Zähne des Zahnrads aufgrund von Spiel ein- und ausrasten, kann es zu Geräuschen und Vibrationen kommen. Dies beeinträchtigt nicht nur den Komfort des Bedieners, sondern weist auch auf einen möglichen Verschleiß der Zahnräder hin, der zu einem vorzeitigen Ausfall führen kann.
• Verminderte Effizienz: Spiel kann zu Energieverlusten führen, wenn sich die Gänge vor und zurück bewegen, bevor sie richtig einrasten. Dadurch verringert sich der Gesamtwirkungsgrad des Getriebesystems, was zu einem erhöhten Stromverbrauch und einer geringeren Leistung führt.

Faktoren, die das Spiel beeinflussen

Mehrere Faktoren können das Ausmaß des Spiels in einem Präzisions-Stirnradgetriebesystem beeinflussen. Das Verständnis dieser Faktoren ist für die Umsetzung wirksamer Kontrollmaßnahmen von entscheidender Bedeutung. Zu den Schlüsselfaktoren gehören:

• Getriebedesign: Das Design der Zahnräder, einschließlich Zahnprofil, Teilung und Eingriffswinkel, kann das Spiel erheblich beeinflussen. Beispielsweise neigen Zahnräder mit einer größeren Teilung oder einem größeren Eingriffswinkel dazu, mehr Spiel zu haben.
• Fertigungstoleranzen: Die Genauigkeit des Herstellungsprozesses spielt eine entscheidende Rolle bei der Bestimmung des Spiels. Engere Fertigungstoleranzen können die Schwankung der Zahnradabmessungen verringern und so zu einem geringeren Spiel führen.
• Montage und Installation: Die ordnungsgemäße Montage und Installation der Zahnräder ist für die Minimierung des Spiels von entscheidender Bedeutung. Falsche Ausrichtung, unsachgemäße Montage oder unzureichende Vorspannung können zu einem erhöhten Spiel führen.
• Betriebsbedingungen: Auch die Betriebsbedingungen wie Temperatur, Luftfeuchtigkeit und Last können das Spiel beeinflussen. Beispielsweise können Temperaturänderungen dazu führen, dass sich die Zahnräder ausdehnen oder zusammenziehen, was zu Veränderungen des Zahnflankenspiels führt.

Strategien zur Kontrolle des Spiels

Aufgrund meiner Erfahrung als Zulieferer von Präzisionsstirnrädern habe ich verschiedene Strategien und Techniken zur Kontrolle des Spiels identifiziert. Diese Strategien können während der Konstruktion, Herstellung, Montage und des Betriebs des Getriebesystems umgesetzt werden. Zu den Schlüsselstrategien gehören:

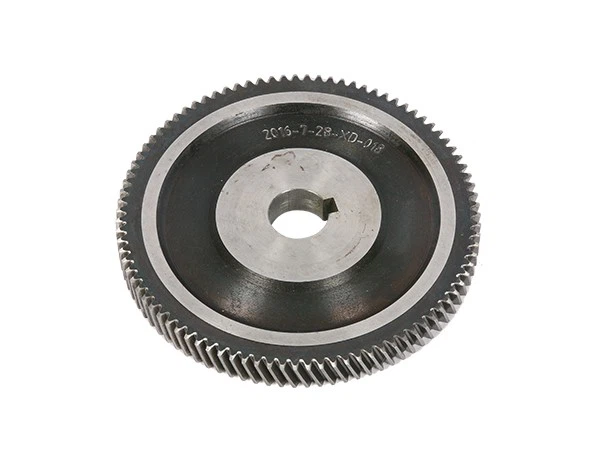

• Getriebedesign optimieren: Das Getriebedesign sollte optimiert werden, um das Spiel zu minimieren. Dies kann durch eine kleinere Teilung, einen geringeren Eingriffswinkel und ein präziseres Zahnprofil erreicht werden. Darüber hinaus ist der Einsatz spezieller Zahnradgeometrien, wie zSchrägverzahnung, kann dazu beitragen, das Spiel zu reduzieren, indem es für einen allmählicheren Eingriff der Zähne sorgt.
• Kontrollieren Sie Fertigungstoleranzen: Enge Fertigungstoleranzen sind für die Spielminimierung unerlässlich. Dies kann durch den Einsatz fortschrittlicher Fertigungstechniken wie CNC-Bearbeitung und Schleifen erreicht werden, um die Genauigkeit der Zahnradabmessungen sicherzustellen. Darüber hinaus sollten strenge Qualitätskontrollmaßnahmen implementiert werden, um sicherzustellen, dass die Zahnräder die angegebenen Toleranzen einhalten.
• Ordnungsgemäße Montage und Installation: Die ordnungsgemäße Montage und Installation der Zahnräder ist entscheidend für die Minimierung des Spiels. Dazu gehört die Sicherstellung einer korrekten Ausrichtung, einer ordnungsgemäßen Montage und einer ausreichenden Vorspannung. Darüber hinaus kann die Verwendung von Unterlegscheiben oder Distanzstücken dabei helfen, das Spiel auf das gewünschte Maß einzustellen.
• Vorladen: Beim Vorspannen handelt es sich um eine Technik, mit der eine kleine Kraft auf die Zahnräder ausgeübt wird, um Spiel zu vermeiden. Dies kann durch den Einsatz von Federn, Unterlegscheiben oder anderen mechanischen Vorrichtungen erreicht werden, um eine Vorspannung auf die Zahnräder auszuüben. Durch Vorspannung kann das Spiel erheblich reduziert und die Leistung des Getriebesystems verbessert werden.
• Schmierung: Eine ordnungsgemäße Schmierung ist wichtig, um Reibung und Verschleiß im Getriebesystem zu reduzieren. Dies kann dazu beitragen, das Spiel zu minimieren, indem ein reibungsloser und effizienter Betrieb der Zahnräder gewährleistet wird. Darüber hinaus kann die Verwendung hochwertiger Schmierstoffe dazu beitragen, die Zahnräder vor Korrosion und anderen Schäden zu schützen.
• Überwachung und Wartung: Regelmäßige Überwachung und Wartung des Getriebesystems sind unerlässlich, um eine optimale Leistung sicherzustellen und das Spiel zu minimieren. Dazu gehört die regelmäßige Überprüfung des Zahnflankenspiels, die Überprüfung der Zahnräder auf Verschleiß und Schäden sowie der Austausch verschlissener oder beschädigter Komponenten.

Fallstudien

Um die Wirksamkeit dieser Strategien zu veranschaulichen, möchte ich einige Fallstudien von Präzisions-Stirnradgetrieben vorstellen, bei denen das Spiel erfolgreich kontrolliert werden konnte.

• Fallstudie 1: Robotikanwendung
  Bei einer Roboteranwendung stellte der Kunde ein übermäßiges Spiel in den Präzisionsstirnrädern fest, die in den Gelenken des Roboters verwendet wurden. Dies führte zu einer ungenauen Positionierung und einer verminderten Leistung des Roboters. Nach einer gründlichen Analyse des Getriebesystems empfahlen wir mehrere Änderungen am Getriebedesign, darunter die Verwendung einer kleineren Teilung und eines geringeren Eingriffswinkels. Darüber hinaus haben wir engere Fertigungstoleranzen und ordnungsgemäße Montage- und Installationsverfahren eingeführt. Dadurch wurde das Spiel deutlich reduziert und die Leistung des Roboters deutlich verbessert.

• Fallstudie 2: Luft- und Raumfahrtanwendung
  In einer Luft- und Raumfahrtanwendung verwendete der Kunde Präzisionsstirnräder in einer kritischen Komponente eines Flugzeugs. Bei den Zahnrädern kam es zu übermäßigem Spiel, was zu Geräuschen und Vibrationen im System führte. Nach einer ausführlichen Untersuchung empfahlen wir den Einsatz vonSchrägverzahnungSpiel zu reduzieren. Darüber hinaus haben wir Vorspanntechniken implementiert, um jegliches verbleibende Spiel zu eliminieren. Die Änderungen führten zu einer deutlichen Reduzierung von Lärm und Vibrationen und die Zuverlässigkeit des Getriebesystems wurde verbessert.

Abschluss

Die Kontrolle des Spiels von Präzisionsstirnrädern ist für die Erzielung präziser und zuverlässiger Leistung in verschiedenen Anwendungen von entscheidender Bedeutung. Durch das Verständnis der Faktoren, die das Spiel beeinflussen, und die Implementierung effektiver Steuerungsstrategien ist es möglich, das Spiel zu minimieren und die Leistung des Getriebesystems zu verbessern. Als Lieferant von Präzisions-Stirnradgetrieben setze ich mich dafür ein, qualitativ hochwertige Zahnräder und Lösungen bereitzustellen, die den anspruchsvollen Anforderungen unserer Kunden gerecht werden. Wenn Sie Fragen haben oder weitere Informationen zur Spielkontrolle in Präzisionsstirnrädern benötigen, können Sie mich gerne kontaktieren. Gerne bespreche ich Ihre spezifischen Bedürfnisse und unterbreite Ihnen die bestmöglichen Lösungen.

Referenzen

• „Gear Design and Application“ von Dudley, DW
• „Mechanical Engineering Design“ von Shigley, JE, und Mischke, CR
• „Handbook of Practical Gear Design and Manufacture“ von Townsend, DP
