Welchen Wirkungsgrad hat ein Schrägverzahnungsgetriebe?

Hallo! Als Lieferant von Schrägverzahnungen werde ich oft nach der Effizienz von Schrägverzahnungen gefragt. Deshalb dachte ich, ich nehme mir einen Moment Zeit, um es für Sie aufzuschlüsseln.

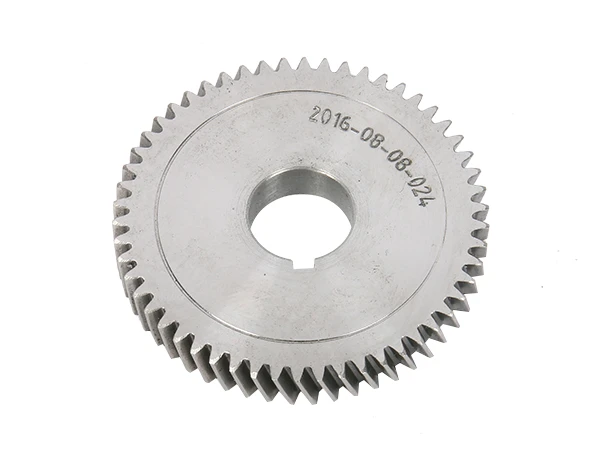

Lassen Sie uns zunächst darüber sprechen, was Schrägverzahnungen sind. Schrägverzahnungen sind zylindrische Zahnräder mit Zähnen, die in einem Winkel zur Zahnradachse geschnitten sind. Diese abgewinkelte Zahnkonstruktion bietet Schrägverzahnungen mehrere Vorteile gegenüber anderen Zahnradarten, wie z. B. Stirnrädern. Weitere Informationen finden Sie hierSchrägverzahnungauf unserer Website.

Wenn es um Effizienz geht, sind Schrägverzahnungen ziemlich beeindruckend. Bei der Effizienz von Getrieben geht es vor allem darum, wie gut sie die Kraft mit minimalem Verlust von einer Welle auf eine andere übertragen können. Und Schrägverzahnungen machen das wirklich gut.

Einer der Hauptgründe für ihre hohe Effizienz ist die Art und Weise, wie die Zähne ineinandergreifen. Im Gegensatz zu Stirnrädern, bei denen die Zähne alle auf einmal in einem einzigen Linienkontakt ineinandergreifen, greifen Schrägverzahnungen schrittweise ineinander. Dieser allmähliche Eingriff reduziert Stöße und Geräusche und verteilt die Belastung auf einen größeren Bereich der Zähne. Dadurch entsteht weniger Verschleiß an den Zahnrädern und sie können die Kraft reibungsloser und effizienter übertragen.

Ein weiterer Faktor, der zur Effizienz von Schrägverzahnungen beiträgt, ist ihre Fähigkeit, höhere Lasten zu bewältigen. Da die Zähne abgewinkelt sind, können sie größeren Kräften standhalten, ohne zu brechen oder sich zu verformen. Dies bedeutet, dass Schrägverzahnungen in Anwendungen eingesetzt werden können, bei denen eine hohe Kraftübertragung erforderlich ist, beispielsweise in Industriemaschinen, Automobilgetrieben und Luft- und Raumfahrtsystemen.

Vergleichen wir Schrägverzahnungen mitPräzisions-Stirnradgetriebefür einen Moment. Stirnräder sind einfacher aufgebaut und haben Zähne, die parallel zur Zahnradachse verlaufen. Obwohl sie einfach herzustellen sind und bei niedrigen Geschwindigkeiten und Lasten recht effizient sein können, weisen sie einige Einschränkungen auf. Wie ich bereits erwähnt habe, greifen die Zähne von Stirnrädern auf einmal ineinander, was zu Geräuschen, Vibrationen und erhöhtem Verschleiß führen kann. Im Gegensatz dazu bieten Schrägverzahnungen einen sanfteren und leiseren Betrieb, was sie zu einer besseren Wahl für viele Hochleistungsanwendungen macht.

Die Effizienz von Schrägverzahnungen kann auch durch mehrere andere Faktoren beeinflusst werden. Einer davon ist der Helixwinkel. Der Schrägungswinkel ist der Winkel, in dem die Zähne relativ zur Zahnradachse geschnitten sind. Ein größerer Spiralwinkel führt im Allgemeinen zu einem sanfteren Eingriff und einer höheren Tragfähigkeit, kann aber auch den Axialschub erhöhen. Axialschub ist eine Kraft, die parallel zur Getriebeachse wirkt und die richtig gehandhabt werden muss, um übermäßigen Verschleiß der Lager und anderer Komponenten zu vermeiden.

Ein weiterer entscheidender Faktor ist die Schmierung. Eine ordnungsgemäße Schmierung verringert die Reibung zwischen den Zahnradzähnen, was wiederum die Effizienz verbessert und die Lebensdauer der Zahnräder verlängert. Wir empfehlen immer die Verwendung hochwertiger Schmierstoffe, die speziell für Schrägverzahnungen entwickelt wurden.

Auch die Qualität des Getriebefertigungsprozesses spielt eine wesentliche Rolle für die Effizienz. In unserer Fabrik verwenden wir fortschrittliche Fertigungstechniken und Präzisionsmaschinen, um sicherzustellen, dass unsereSchrägverzahnungwerden nach den höchsten Standards hergestellt. Dazu gehören genaue Zahnprofile, enge Toleranzen und glatte Oberflächen, die alle zu einer besseren Leistung und Effizienz beitragen.

In realen Anwendungen kann die Effizienz von Schrägverzahnungen je nach den spezifischen Betriebsbedingungen variieren. In einem gut geschmierten und ordnungsgemäß gewarteten Industriegetriebe können beispielsweise Schrägverzahnungen einen Wirkungsgrad von bis zu 98 % erreichen. Unter weniger idealen Bedingungen, wie z. B. Umgebungen mit hoher Geschwindigkeit oder hohen Temperaturen, kann die Effizienz jedoch etwas geringer sein.

Warum sollten Sie sich also für Schrägverzahnungen von uns entscheiden? Nun, als Lieferant verfügen wir über ein tiefes Verständnis der Faktoren, die die Getriebeeffizienz beeinflussen. Wir können mit Ihnen zusammenarbeiten, um die richtigen Schrägverzahnungen für Ihre spezifische Anwendung auszuwählen und dabei Faktoren wie Last, Geschwindigkeit, Schrägungswinkel und Schmierungsanforderungen zu berücksichtigen. Unser Expertenteam steht Ihnen jederzeit mit technischer Unterstützung und Beratung zur Verfügung, um sicherzustellen, dass Sie das Beste aus Ihrer Ausrüstung herausholen.

Ganz gleich, ob Sie in der Automobilindustrie, im verarbeitenden Gewerbe oder in einem anderen Bereich tätig sind, in dem eine zuverlässige Kraftübertragung erforderlich ist, unsere Stirnradgetriebe bieten Ihnen die Effizienz und Leistung, die Sie benötigen. Wir sind bestrebt, qualitativ hochwertige Produkte zu wettbewerbsfähigen Preisen anzubieten und stehen hinter der Qualität unserer Zahnräder.

Wenn Sie mehr über unsere Stirnräder erfahren möchten oder ein bestimmtes Projekt im Sinn haben, würden wir uns freuen, von Ihnen zu hören. Kontaktieren Sie uns einfach und wir können ein Gespräch darüber beginnen, wie unsere Ausrüstung Ihren Anforderungen gerecht werden kann. Ob es sich um ein kleines Projekt oder eine große industrielle Anwendung handelt, wir sind hier, um Ihnen bei der Suche nach der richtigen Lösung zu helfen.

Zusammenfassend lässt sich sagen, dass Schrägverzahnungen eine äußerst effiziente Möglichkeit zur Kraftübertragung darstellen. Ihr einzigartiges Zahndesign, ihre Tragfähigkeit und ihr reibungsloser Betrieb machen sie zu einer beliebten Wahl in einer Vielzahl von Branchen. Und als vertrauenswürdiger Lieferant sind wir bestrebt, Ihnen die besten Schrägverzahnungen und die Unterstützung zu bieten, die Sie für den reibungslosen Betrieb Ihrer Geräte benötigen. Zögern Sie also nicht, Kontakt mit uns aufzunehmen und ein Gespräch über Ihre Ausrüstungsanforderungen zu beginnen.

Referenzen:

• „Mechanical Engineering Design“ von Joseph E. Shigley, Charles R. Mischke und Richard G. Budynas
• „Getriebedesign und -anwendung“ von Dudley Darle W.
